NES/SCADA監視・制御システム
弊社は、SCADA(Supervisory Control And Data Acquisition)と呼ばれる「監視・制御システム」の課題を解決するNES/SCADAを体系化いたしました。従来より弊社が構築・運用に携わってきたスマートメーター通信網を活用した事例を元に、その特徴と利点などをご紹介いたします。
![](./image/separator.png)
電力スマートメーター通信網を活用した「監視制御システム」NES/SCADAのご紹介
SCADAとは、「Supervisory Control And Data Acquisition」の略で、日本では「監視・制御システム」として知られています。
工場・生産設備などのセンサーからIoT技術等でデータの収集を行い、状況を監視・分析するとともに、設備制御を行う仕組みとして活用されています。
![SCADAイメージ図 100233_01.png](/file_upload/100233/_main/100233_01.png)
従来のSCADA(監視・制御システム)は、データ収集を行う通信をインターネット経由で行っていました。
そのため、以下の課題がありました。
![従来SCADAの特徴と課題 100233_02.png](/file_upload/100233/_main/100233_02.png)
従来型のSCADAの弱点を克服し、長期利用を実現する新たな監視・制御システムとして「NES/SCADA」を開発、体系化しました。
![NES/SCADAを開発 100233_03.png](/file_upload/100233/_main/100233_03.png)
NES/SCADAは、先ほどご説明しましたSCADAの課題を解決するため、信号入出力装置の情報を電力メーターなどの検針情報の転送に用いられているスマートメーター網等を活用できるよう、弊社で改良を加えたものです。
これにより、各施設ごとに必要となっていたサーバー機が不要となりました。
![NES/SCADAイメージ図 100233_04.png](/file_upload/100233/_main/100233_04.png)
電力スマートメーター(SM)通信の特徴を簡単に説明します。
![スマートメータ通信の特徴(箇条書き) 100233_05.png](/file_upload/100233/_main/100233_05.png)
![スマートメータ通信の特徴(説明図) 100233_06.png](/file_upload/100233/_main/100233_06.png)
電力スマートメーター(SM)通信を活用した導入事例を以下に記します。
![スマートメータ通信の活用事例(箇条書き) 100233_07.png](/file_upload/100233/_main/100233_07.png)
![スマートメータ通信の活用事例(説明図) 100233_08.png](/file_upload/100233/_main/100233_08.png)
マンホールポンプの水処理監視にスマートメーター通信を活用した事例のシステム構成例です。
![スマートメータ通信を活用した遠隔監視事例(説明図) 100233_09.png](/file_upload/100233/_main/100233_09.png)
マンホールポンプの水処理監視にスマートメーター通信を活用した事例のシステム構成例です。
![NES_SCADAの機能(箇条書き) 100233_10.png](/file_upload/100233/_main/100233_10.png)

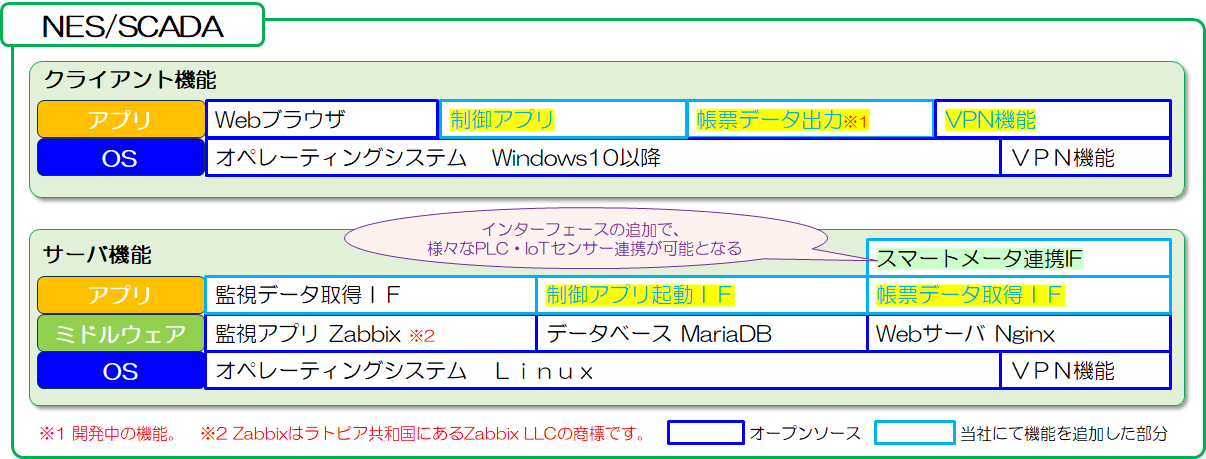

「NES/SCADA」は、「クライアント機能」と「サーバー機能」に分類されます。
監視のみの場合は、クライアント用パソコンにブラウザとVPNアプリ等をインストールする事ですぐにご利用になれます。また、サーバ機能の「スマートメーター連携IF」をシーケンサーやIoTセンサーと連携する機能に置き換えることで、多種多様なデータ連携を実現します。
![NES_SCADA構成図 100233_11.png](/file_upload/100233/_main/100233_11.png)
![NES_SCADA内部構成(参考) 100233_12.png](/file_upload/100233/_main/100233_12.png)
![NES_SCADA内部構成(参考) 100233_13.png](/file_upload/100233/_main/100233_13.png)
![NES_SCADA内部構成(参考) 100233_14.png](/file_upload/100233/_main/100233_14.png)
![NES_SCADA内部構成(参考) 100233_15.png](/file_upload/100233/_main/100233_15.png)
![](./image/separator.png)
本ホームページで紹介しております商品・サービスは弊社にて取り扱っておりますので、お気軽にお問い合わせください。
